Эксплуатация устройства грозозащиты при отключенном проводнике защитного заземления значительно снижает его защитные свойства и делает его применение малоэффективным.
Информация о товаре

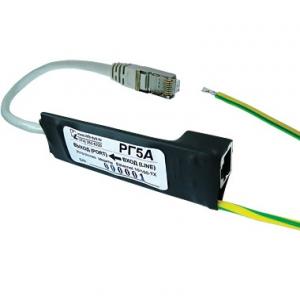

Устройство грозозащиты РГ5 предназначено для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку трансформаторной развязки. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты.
Техническая информация
Подключение кабеля
РГ5.х-1-90
РГ5G.х-1-90
Розетка RJ-45
РГ5.х-8LSA-220
РГ5G.х-4LSA-220
Коннектор LSA
Подключение оборудования
РГ5.х-1-90
РГ5G.х-1-90
Вилка RJ-45
РГ5.х-8LSA-220
РГ5G.х-4LSA-220
Розетка RJ-45
Защищаемые проводники
Fast Ethernet (100 M)
1,2,3,6
Gigabit Ethernet (1 G)
1,2,3,4,5,6,7,8
Вносимые потери в полосе рабочих частот
5 - 95 МГц
< 0,4 дБ
95 - 135 МГц
< 0,8 дБ
Возвратные потери на частоте:
10 МГц
< 30 дБ
50 МГц
< 20 дБ
100 МГц
< 15 дБ
135 МГц
< 13 дБ
Переходное затухание между каналами на частоте 90 МГц
> 30 дБ
Проходная емкость ВХОД - ВЫХОД
< 110 пФ
Испытательное напряжение ВХОД - ВЫХОД
1500 В
Уровень ограничения напряжения дифференциальной помехи
< ±7,5 В
Время срабатывания дифференциальной защиты
< 10 нС
Максимальное импульсное напряжение синфазной
помехи относительно потенциала "ЗЕМЛИ"
(при скорости нарастания 1КВ/мкС)
РГ5.х-1-90
РГ5G.х-1-90
< ±400 В
РГ5.х-8LSA-220
РГ5G.х-4LSA-220
< ±800 В
Максимально допустимое напряжение в кабеле
(относительно потенциала "ЗЕМЛИ")*
РГ5.х-1-90
РГ5G.х-1-90
< ±80 В(DC)
РГ5.х-8LSA-220
РГ5G.х-4LSA-220
±350 В (DC)
250 В (AC)
Максимальный отводимый импульсный ток (импульс 8/20 мкС)
< 5 КА
Разброс параметров по каналам
< 10%
Размеры
(без заземляющего провода и соединительного кабеля)
РГ5.х-1-90
РГ5G.х-1-90
100 х 30 х 20 мм
РГ5.х-8LSA-220
РГ5G.х-4LSA-220
217 х 103 х 34 мм
Вес
РГ5.х-1-90
90 гр.
РГ5G.х-1-90
150 гр.
РГ5.х-8LSA-220
РГ5G.х-4LSA-220
230 гр.
* Возникает в результате неравенства потенциалов «ЗЕМЛИ» в различных точках
подключения. Максимальных значений это напряжение достигает, если точки
подключения не охвачены системой уравнивания потенциалов.
