Эксплуатация модуля грозозащиты при отключенном проводнике защитного заземления ЗАПРЕЩЕНА!
Информация о товаре

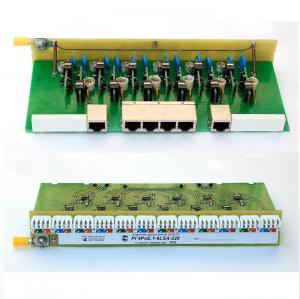

Модуль грозозащиты РГ4PoE-6LSA предназначен для защиты оборудования, использующего среду передачи данных Ethernet 10/100Base-TX, поддерживающих технологию PoE (Power Over Ethernet IEEE 802.3af), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарт IEEE 802.3af предусматривает две схемы организации дистанционного питания для сетей Ethernet и модуль грозозащиты поддерживает обе.
В основе работы грозозащиты лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя. Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.
Техническая информация
Подключение кабеля
Коннектор LSA
Подключение оборудования
Розетка RJ-45
Защищаемые проводники
1,2,3,4,5,6,7,8
Вносимые потери в полосе рабочих частот 5 - 95 МГц
< 0,4 дБ
Возвратные потери на частоте:
10 МГц
> 30 дБ
50 МГц
> 20 дБ
90 МГц
> 15 дБ
Переходное затухание между каналами на частоте 90 МГц
> 30 ДБ
Уровень ограничения напряжения дифференциальной помехи
на сигнальных парах 1-2, 3-6
< ±7,5 В
Уровень ограничения напряжения синфазной помехи
относительно потенциала «ЗЕМЛИ» (при скорости нарастания 1КВ/мкС)
< ±800 В
Время срабатывания дифференциальной защиты
< 10 нс.
Максимально допустимое напряжение на кабельных жилах
(относительно потенциала "ЗЕМЛИ")*
250 (AC)
320 (DC)
Максимальный отводимый импульсный ток (импульс 8/20 мкС)
< 5 КА
Разброс параметров по каналам
< 10%
Размеры (без заземляющего провода и соединительного кабеля)
