Модуль защиты Ethernet РГ4-12LSA

Артикул: RUS-CIS-RG4-12LSA


1750 р.
В корзину
Без НДС                     Мне нужна цена с НДС



Цена по акции:

1890 р.   1750 р.

Менеджер по данному продукту:

ИмяГоголев Сергей
Тел.+7(495)215-04-36 доб. 105
Emailrouters@o-t-s.ru
ОтделИнженерно-Технический Отдел (ИТО)

Информация о товаре

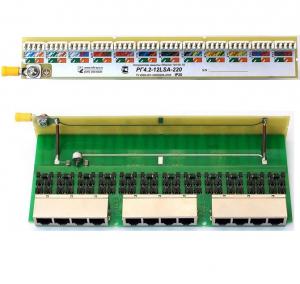

Модуль грозозащиты РГ4-12LSA предназначен для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через диодный мост и газонаполненный разрядник. Применение разрядника позволило обеспечить высокую стойкость модуля грозозащиты к блуждающим уравнивающим токам вплоть до случайного попадания фазного напряжения (220В) электросети на жилы кабельного сегмента. Модуль устанавливается вУниверсальный корпус 19-ти дюймового европейского стандарта высотой 1U отличающийся повышенной жёсткостью и удобством монтажа. Устройство грозозащиты ориентировано на защиту неэкранированных кабелей емкостью 25 пар категории 5, 5Е, но может использоваться для защиты кабелей меньшей парности. При защите малопарных кабелей следует иметь в виду, что стойкость устройства защиты уменьшается при уменьшении парности защищаемого кабеля.
Грозозащита имеет клемму, для подключения шины защитного заземления РЕ. Если применяемый кабель имеет экран, то дренажный проводник экрана и сам экран кабеля следует надежно заизолировать во избежание высоковольтного пробоя на шину заземления. Подключение оборудования выполняется стандартными неэкранированными соединительными шнурами RJ-45 - RJ-45. Длина шнуров определяется по месту.

Техническая информация


Подключение кабеля

LSA терминальный блок

Подключение оборудования

Розетка RJ-45

Защищаемые проводники (розетка RJ-45)

1,2,3,6

Вносимые потери на частоте:

10 МГц

< 0,3 дБ

50 МГц

< 1,2 дБ

90 МГц

< 2,5 дБ

Переходное затухание между каналами на частоте 90 МГц

> 30 ДБ

Уровень ограничения дифференциального помехи на сигнальных парах 1-2, 3-6

< ±7,5 В

Время срабатывания дифференциальной защиты

< 10 нс.

Максимальное импульсное напряжение синфазной помехи относительно
потенциала "ЗЕМЛИ" (при скорости нарастания помехи 1КВ/мкС)

< ±800 В

Максимально допустимое статическое напряжение на кабельных жилах
(относительно потенциала "ЗЕМЛИ")

< ±350 В (DC), 250 В (AC)

Максимальный отводимый импульсный ток на 1 порт (импульс 8 mS)

< 50 А

Размеры

217 х 103 х 34 мм

Вес

180 гр.
